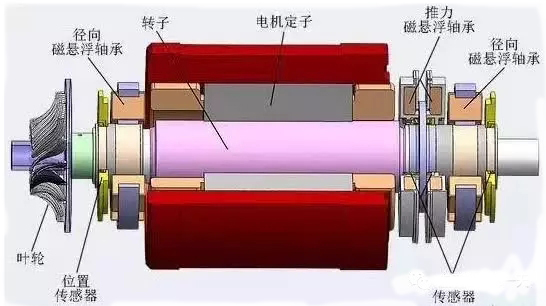

伺服電機運動速度與距離的原理與計算關系
來源：TECO東元電機股份有限公司點擊： 次 時間：2020-07-18 08:54:33

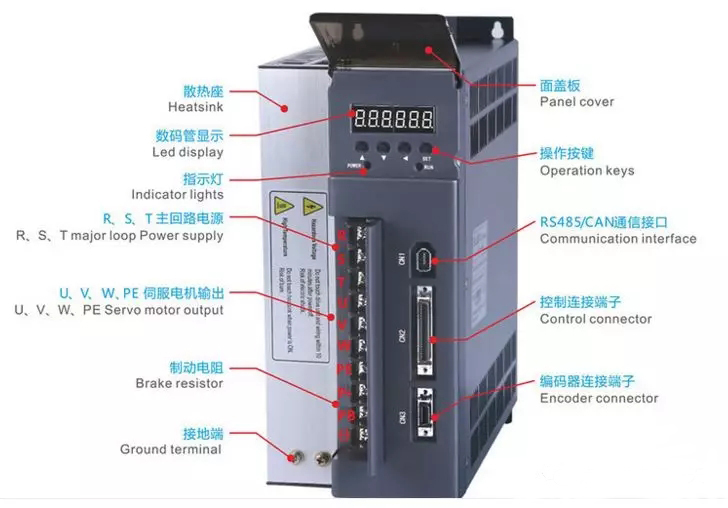

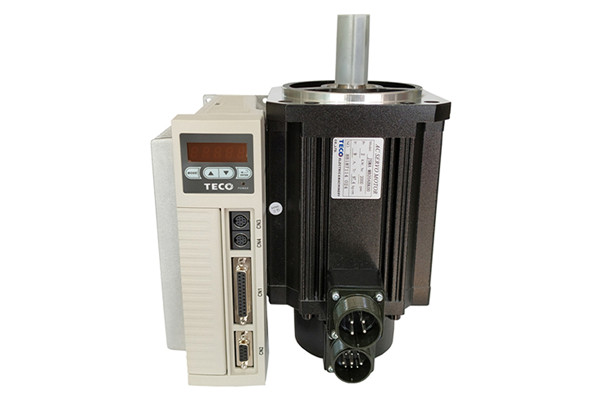

伺服電機編碼器每轉2500個脈沖，額定轉速3000r/min (50Hz) ;電機與絲杠直連，絲杠螺距為5mm,伺服驅動器內部電子齒輪比為1。如何計算:伺服電機驅動工件在5S左右行走1m的距離
首先計算所需要的脈沖數量：
(1).行走1m的距離，相當于絲杠轉動1*1000/5=200轉；
(2). 即伺服電機發出2500*200=500000（50萬）個脈沖；
(3).二進制的16位可以代表“ 0～65535”（6萬5千）或“-32768~+32768”的十進制,即16位數據不滿足需要的脈沖數；
(4).二進制的32位可以代表“0～4294967295”（42億9千）的十進制,遠遠大于需要的50萬個脈沖，即32位數據肯定滿足需要的脈沖數
綜上，距離需要50萬個脈沖即可行走需要的距離。
再確定伺服的行走速度:
(1).伺服電機額定轉速3000r/min (50Hz) ，即50r/s;
(2).伺服電機額定發出的脈沖數，50*2500= 125000脈沖/s;
(3) .規定3s左右發出的脈沖數3* 125000-375000脈沖/s (37萬 個脈神
(3) .規定3s左右發出的脈沖數3* 125000-375000脈沖/s (37萬 個脈神
(4) .規定3s左右完成，則00000/3= 66667脈沖/s, 166667*50/12501
(5).理論最快時間，500000/ 125000=4s，即最快4s,再加加減速20%，綜上，125000個脈神， 該距離，用時5s左右比較適合。
(1).伺服電機額定轉速3000r/min (50Hz) ，即50r/s;
(2).伺服電機額定發出的脈沖數，50*2500= 125000脈沖/s;
(3) .規定3s左右發出的脈沖數3* 125000-375000脈沖/s (37萬 個脈神
(3) .規定3s左右發出的脈沖數3* 125000-375000脈沖/s (37萬 個脈神
(4) .規定3s左右完成，則00000/3= 66667脈沖/s, 166667*50/12501
(5).理論最快時間，500000/ 125000=4s，即最快4s,再加加減速20%，綜上，125000個脈神， 該距離，用時5s左右比較適合。
實際運行中，指令是這樣的嗎？以DRVI為例，說明該情況。DRVI是以相對驅動方式執行單速位置控制的指令，其使用格式如圖所示。
DRVI指令
[S1]:輸出脈沖數(相對指定的距離)
16位指令-32768 ~ +32 767 (數貌似變小了)
32位指令-999 999 ~ +999999 (數肯定變小了)
[S2:]:輸出脈沖頻率(相對指定的速度)
16位指令10~ 32767 (Hz)
32位指令10~ 100 000 (Hz) (數肯定變了)
[S1]:輸出脈沖數(相對指定的距離)
16位指令-32768 ~ +32 767 (數貌似變小了)
32位指令-999 999 ~ +999999 (數肯定變小了)
[S2:]:輸出脈沖頻率(相對指定的速度)
16位指令10~ 32767 (Hz)
32位指令10~ 100 000 (Hz) (數肯定變了)
[D1小]:脈沖輸出起始地址(僅能指定Y000或Y001)，可編程控制器輸出必須采用晶體管輸出方式。
[D2]:旋轉方向信號輸出起始地址,根據[S:]的正負，按照以下方式進行動作。
[+ (正) ]-→[D2:]=ON
[- (負) ]→[D2:]=OFF
綜.上所述，DDRVI(K500000 K100000 Y0 Y4) 以40Hz的頻率,200mm/s的速度(K00000) ，用時5s行走1000mm。的是這樣嗎,最好實際操作試試吧。
[D2]:旋轉方向信號輸出起始地址,根據[S:]的正負，按照以下方式進行動作。
[+ (正) ]-→[D2:]=ON
[- (負) ]→[D2:]=OFF
綜.上所述，DDRVI(K500000 K100000 Y0 Y4) 以40Hz的頻率,200mm/s的速度(K00000) ，用時5s行走1000mm。的是這樣嗎,最好實際操作試試吧。
