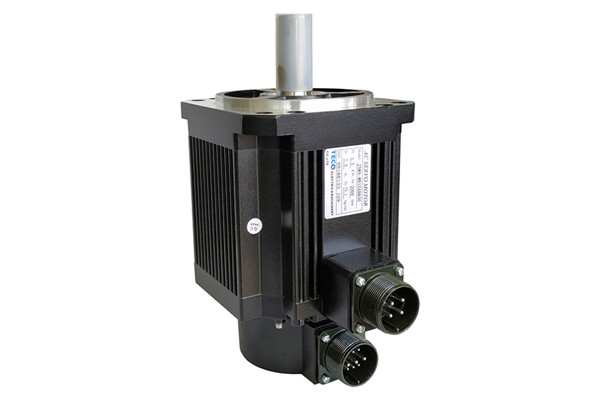

伺服電機編碼器是安裝在電機上用來測量磁極位置和伺服電機轉角及轉速的一種傳感器，從物理介質的不同來分，伺服電機編碼器可以分為光電編碼器和磁電編碼器，另外旋轉變壓器也算一種特殊的伺服編碼器，市場上使用的基本上是光電編碼器，不過磁電編碼器作為后起之秀，有可靠，價格便宜，抗污染等特點，有趕超光電編碼器的趨勢。



      大家在掌握了伺服電機編碼器的操作使用方法之外，為了避免編碼器在使用過程中，出現一些故障，還需要大家掌握正確配線連接方法，跟著深圳華科星官網的李工去了解一下伺服電機編碼器的配線連接方法吧??！

      每轉發生的脈沖數越多，旋轉槽圓盤的槽孔間隔越窄，越易受到振動的影響。在低速旋轉或停止時，加在軸或本體上的振動使旋轉槽圓盤抖動，可能會發生誤脈沖。伺服電機編碼器上的振動，往往會成為誤脈沖發生的原因。因此，應對設置場所、安裝場所加以注意。

      配線連接的方法和注意事項：

1、為了避免感應噪聲等，要盡量用最短距離配線。向集成電路輸入時，特別需要注意。

2、電線延長時，因?qū)w電阻及線間電容的影響，波形的上升、下降時間加長，容易產生信號間的干擾（串音），因此應用電阻小、線間電容低的電線（雙絞線、屏蔽線）。

3、若和高壓線、動力線并行配線，則有時會受到感應造成誤動作而損壞，所以要分離開另行配線。

4、延長電線時，應在10m以下。并且由于電線的分布容量，波形的上升、下降時間會較長，有問題時，采用施密特回路等對波形進行整形。

5、若配線錯誤，則有時會損壞內部回路，所以配線時應充分注意電源的極性等。

6、配線應在電源OFF狀態下進行，電源接通時，若輸出線接觸電源，則有時會損壞輸出回路。
