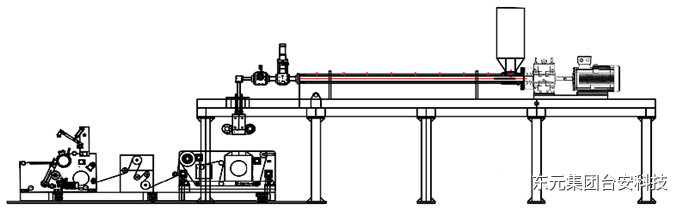

2.設備簡介
為生產出高質量熔噴布，首先需要品質過關的原材料，也就是高融指數的聚丙烯，熔融系數越高，噴出的纖維就越細，制造出的熔噴布的過濾系數也就越高；其次是選擇正規的熔噴布制造設備（熔噴機），品質有保證；再次，熔噴機涉及到原材料的加熱溫度，噴融模頭溫度、烘箱熱空氣速度，以及整條生產線的速度同步控制等，所以選擇合適的控制系統供應商也相當重要。
基于自動化行業解決方案的積累，TECO為華東和華北多家客戶提供自動化整體解決方案，設備運行穩定，生產效率高，操作方便。本例主要講述TECO產品HMI、PLC、SERVO、INV等應用于1600mm幅寬的熔噴布生產線。

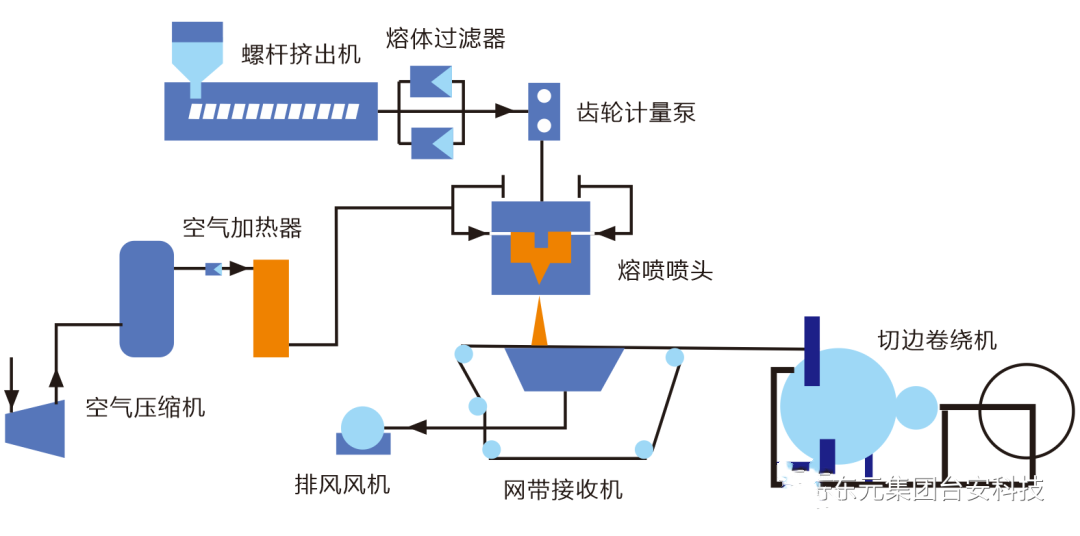

3.工作原理
熔噴布采用高速熱空氣對模頭噴絲孔擠出的聚合物進行牽引，并收集在滾筒上，由自身粘合而成。

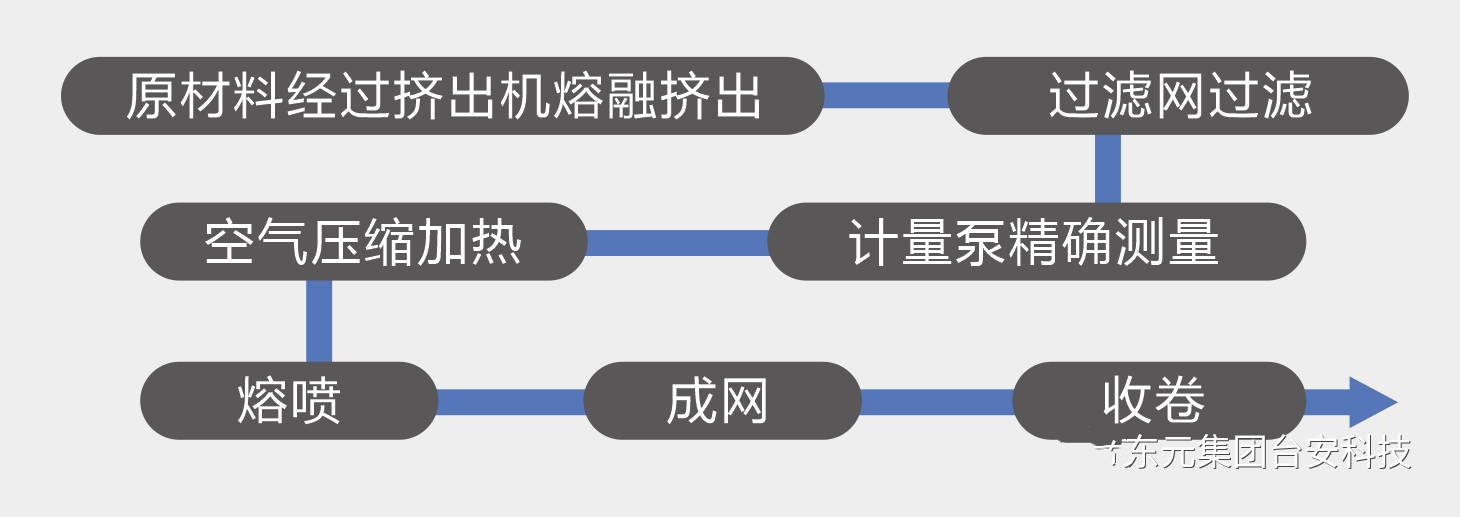

主要工作流程如下：

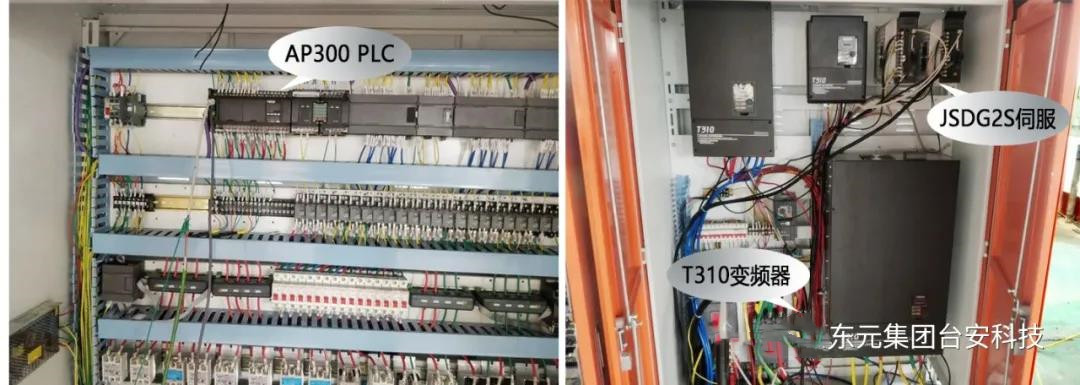

4.電氣控制柜

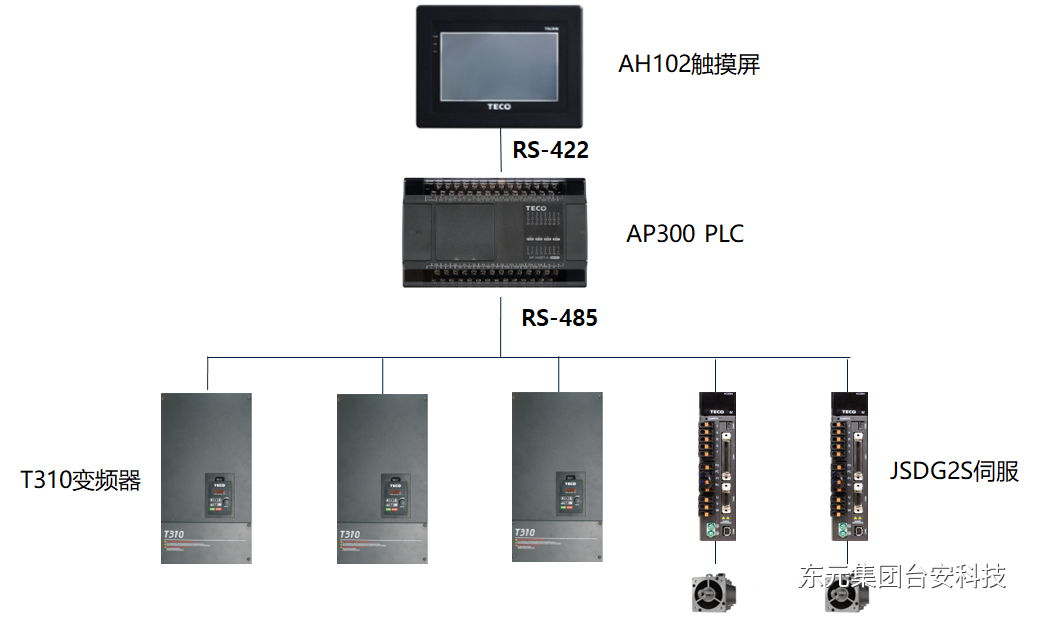

5.控制系統架構

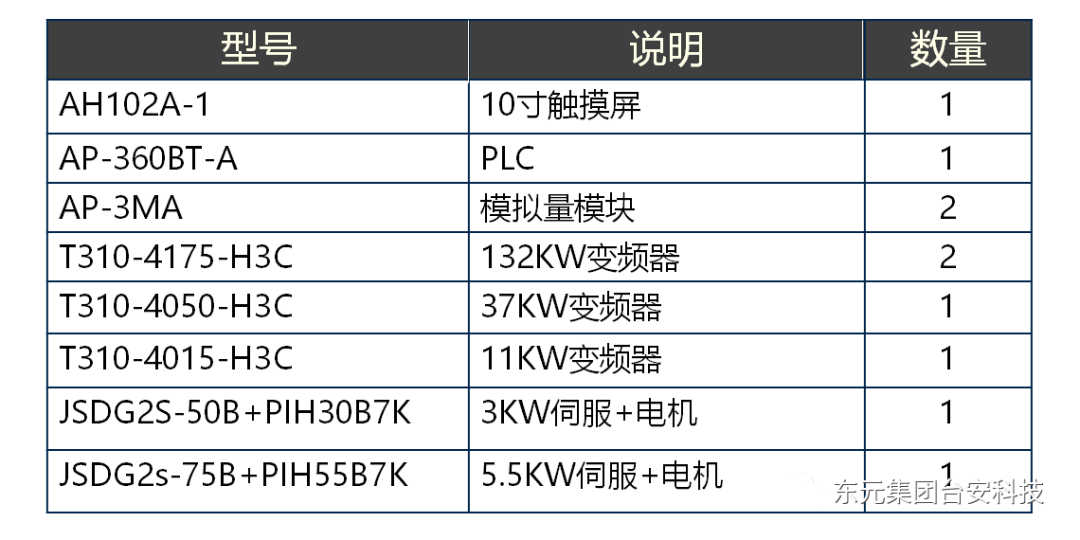

6.設備電氣配置

7.工藝說明

上料機：安裝于擠出機料斗之上，用于PP材料、增白劑以及色母粒等原料充分?jǐn)嚢韬?，送入螺桿擠出機，具有自動功能，可按整個設備產量設定送料量，一般變頻器即可實現功能要求；
主機：擠出機主機是整個設備的核心，要求變頻器低速力矩大，同時運行速度穩定；
過濾：經金屬篩網過濾，以去除雜質和聚合物反應后產生的殘留；
計量泵：聚合物 通過計量泵送至模頭，精準控制纖維的細度和熔噴布的均勻度，計量泵設置有壓力傳感器，可實現閉環控制，保持壓力恒定；
熱風機：用于將壓縮氣體源源不斷的送至烘箱加熱，一般變頻器即可滿足功能要求；
牽引：從模頭噴絲孔擠出超細纖維通過傳送帶至收卷電機；
收卷：根據卷徑的大小，實時調整扭矩值，收卷張力保持。當收卷量到達時，通過切刀氣缸切斷，并完成換卷。

8.方案優勢

A：全套通訊控制，數據傳輸效率高且穩定可靠，抗干擾能力強;

B：方便現場人員操作，調試方便，適應多規格產品的生產；

C：AH觸摸屏，完善的功能特點，方便用戶操作及存儲數據。

東元集團-臺安科技提供從電機到驅動器，再至控制器，搭配上人機界面的自動化整合方案。針對不同行業的需求，搭配不同的自動化系統解決方案。透過臺安科技的專業技術以及豐富的產業應用經驗，持續不斷的帶給客戶高速、精準的自動化產品。
